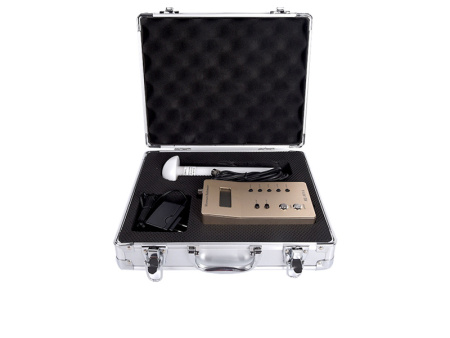

產品名稱：ML-91VA 微波漏能儀
所屬分類：微波、不分光紅外線、工頻場強檢測儀
產品概述：?一、概述? ? ? ML-91VA是江蘇精誠無線電儀器有限公司最新研制的一款微波漏能儀。精誠無線電儀器有限公司前身為國營宿遷無線電廠，專注微波漏能儀的研制生產40年，ML-91VA是其繼RL761、
全國統一服務熱線：17361773333
一、概述
ML-91VA微波漏能測試儀是其繼RL761、ML-91后的又一升級產品。該產品采用美國最新的高性能檢波芯片、雙探頭寬帶全向天線，并對檢測到的信號做了性能優化算法，結合現代單片機技術使該產品在檢測靈敏度、動態范圍、檢測精度、頻率范圍、全向性、響應時間等方面都有了極大的提升。能完全滿足手機基站、wifi熱點、微波爐、工業和軍事微波設備的泄露測試，特別是在醫療衛生、勞動保護、環境檢測領域用途非常廣泛。
ML-91VA作為ML-91的升級版，其功能完全涵蓋ML-91，除性能指標大幅提升之外，還加設了常用頻率點的精測設計，使操作更為簡便。
二、安全事項
使用該儀器以前，請先認真閱讀說明書。
1. 禁止在超過探頭便簽上標明的量程極限值20mW/cm2下使用, 在大功率輻射場條件下，請開啟儀器，由遠及近接近輻射中心，并觀察儀器顯示度數，若度數超過極限值請關閉儀器。
2.該儀器配備9V干電池，電池用完后請購買相同規格的電池，更換電池前請關閉電源，電池長期不使用請取出后存放。
3.該儀器同時配有9V 電源適配器，請勿同時使用電源適配器和9V干電池供電
4. 更換探頭前，請關閉儀器電源。
5. 請勿自行拆卸探頭和儀表。
三、特性
（一）一般特性：
1. 顯示方式：LCD液晶5位顯示。
2. 工作環境：-10℃~40℃，相對濕度小于80%。
3. 低電壓顯示：LCD屏幕顯示“EEEEE”符號時請更換電池。
4. 電源：9V電池一只、電源適配器一個
5. 體積：165*87*45mm（儀表長寬高），110*65mm（探頭長和直徑）
6. 重量：約1000g。
（二）技術特性
1. 工作頻段：A探頭：0.9GHz-6GHz（標配）B探頭：6—10GHz（選配）軍用波段研發中
2. 檢測功率密度動態范圍：53dB(0.1um/cm2-20wm/cm2)。
3. 檢測精度:全動態范圍內測試誤差小于±0.3dB，比上代產品精度提高2.5倍。
4. 響應時間：小于50ms，能響應連續波普及各類脈沖波普。
5. 自動報警預置：大于5mw/cm2時報警（可根據用戶需求更改）。
6. 針對常用特定頻點有獨立測試按鈕1.8GHz/2.45GHz/4.8GHz，測試精度更高，且可根據用戶需求制定特定頻點。
7. 自動調零功能：在有環境輻射干擾環境下，可按下自動調零按鈕消除環境輻射干擾影響

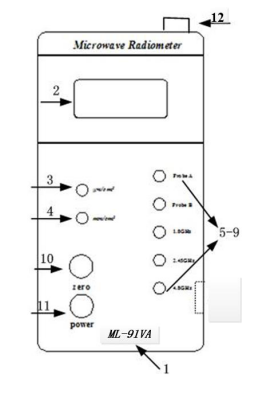

四、儀器使用方法
1. 型號欄
2. 液晶顯示器3. 綠色發光二極管，顯示uW/cm2檔位
4. 紅色發光二極管，顯示mW/cm2檔位
5-9. 分別為探頭A、探頭B、1.8GHz、 2.45GHz、4.8GHz頻率選擇按鈕，按鈕按下停頓兩秒，單位顯示燈熄滅后亮起即為選中
10. 清零按鈕
11. 電源開關
12. 連接探頭用航空接頭
（二）功率密度測量操作說明（參照圖2）
第一步：請根據自己測試頻段要求選擇探頭A或B，并與儀表連接。
第二步：按下開關按鈕，儀器進入測量模式。
第三步：當測試頻率為特定頻點1.8GHz/2.45GHz/4.8GHz或特定頻點附近的窄帶信號時，請按下頻率指示按鈕；其它情況根據頻率范圍按下probe A按鍵或probe B按鍵。
第四步： 觀察LCD顯示屏幕上顯示的功率值，功率單位由指示燈顯示，綠燈亮?xí)r代表uW/cm2檔，紅燈亮?xí)r代表mW/cm2檔。
第五步：若測試環境為屏蔽暗室時，儀器會顯示讀數0 um/cm2；若測試環境不是屏蔽環境，請按下清零按鈕，消除環境輻射干擾
第六步：開啟被測設備，水平旋轉探頭，讀取屏幕顯示的最大輻射值
-
