呼吸器綜合檢測儀檢測標準

GB/T16556 自給開路式壓縮空氣呼吸器

GB/T18664-2002 呼吸器防護用品的選擇、使用和維護

TSG Z7001-2004 特種設備檢驗檢測機構核準規則

GB/T1226-2001 一般壓力表

主要技術參數

壓力測試精度：±1.5%；

呼吸氣量精度：±6% ；

呼吸頻率精度：±6%；

主機功率：＜100VA。

構造和工作原理

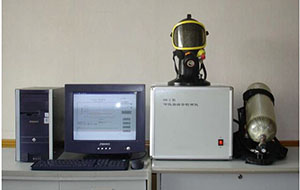

呼吸器綜合檢測儀由試驗頭模、人工肺、計算機、高壓總管組成

試驗頭模：

    在測試中用來佩戴被測呼吸器面罩。試驗頭模安裝在人工肺頂蓋上，試驗頭模的嘴與人工肺的波紋管頂部開口相通，試驗頭模的左眼有一個壓力取樣口與人工肺底板上的微壓傳感器相連接，在檢測呼吸器時，用來檢測面罩內的壓力，并送到計算機中進行處理。

人工肺：

     由電動機、波紋管和控制電路組成。波紋管的頂部有一個開口與試驗頭模的嘴相通，從計算機來的指令控制電動機運轉。電動機通過連桿壓縮或拉伸波紋管，從試驗頭模的嘴中吸入和呼出空氣。人工肺有一個外殼，外殼前面板上有一個電源指示燈和一個電源開關，用于接通機內電源。外殼后面板有一個電源接口用于接入220V電源。有一個數據輸入/輸出接口用于人工肺與計算機之間的數據傳輸，有一個傳感器接口，用于將人工肺內的微壓傳感器和高壓傳感器取得的數據傳送給計算機。在外殼的左側有一個高壓接口，用于通過高壓總管將氣瓶的壓力接入高壓傳感器。

高壓總管：

    在測試SCBA模式下使用，高壓總管的一端連接在檢測儀后面的高壓接口上，另一端與被測呼吸器的減壓器輸入口連接，還有一端與氣源連接，氣源可以是呼吸器的氣瓶或其他氣源。

主要技術參數：

壓力測試精度：±1%

呼吸氣量精度：±5%

呼吸頻率精度：±5%

主機功率：<100VA

外形尺寸：400×400×400(不包括頭模)

質量：25KG
